PSK 150 of PSK 200? Zo herken je het verschil aan de railhoogte
Bij onderhoud of renovatie van een schuifpui met PSK-beslag
(PSK = Parallel-Schiebe-Kipp-Beschlag) is één vraag cruciaal:
Heb je te maken met PSK 150 of PSK 200?
Deze systemen lijken op elkaar, maar zijn technisch niet uitwisselbaar.
Het belangrijkste en betrouwbaarste onderscheid zit in de railhoogte.
Waarom de juiste PSK-herkenning zo belangrijk is
Een verkeerde identificatie van het PSK-systeem leidt in de praktijk vaak tot:
✓ zwaar lopende schuifpuien
✓ versnelde slijtage van loopwagens
✓ scheefstand van het schuifdeel
✓ onderdelen die niet passen of verkeerd functioneren
Daarom is het essentieel om het systeem vooraf correct te herkennen.

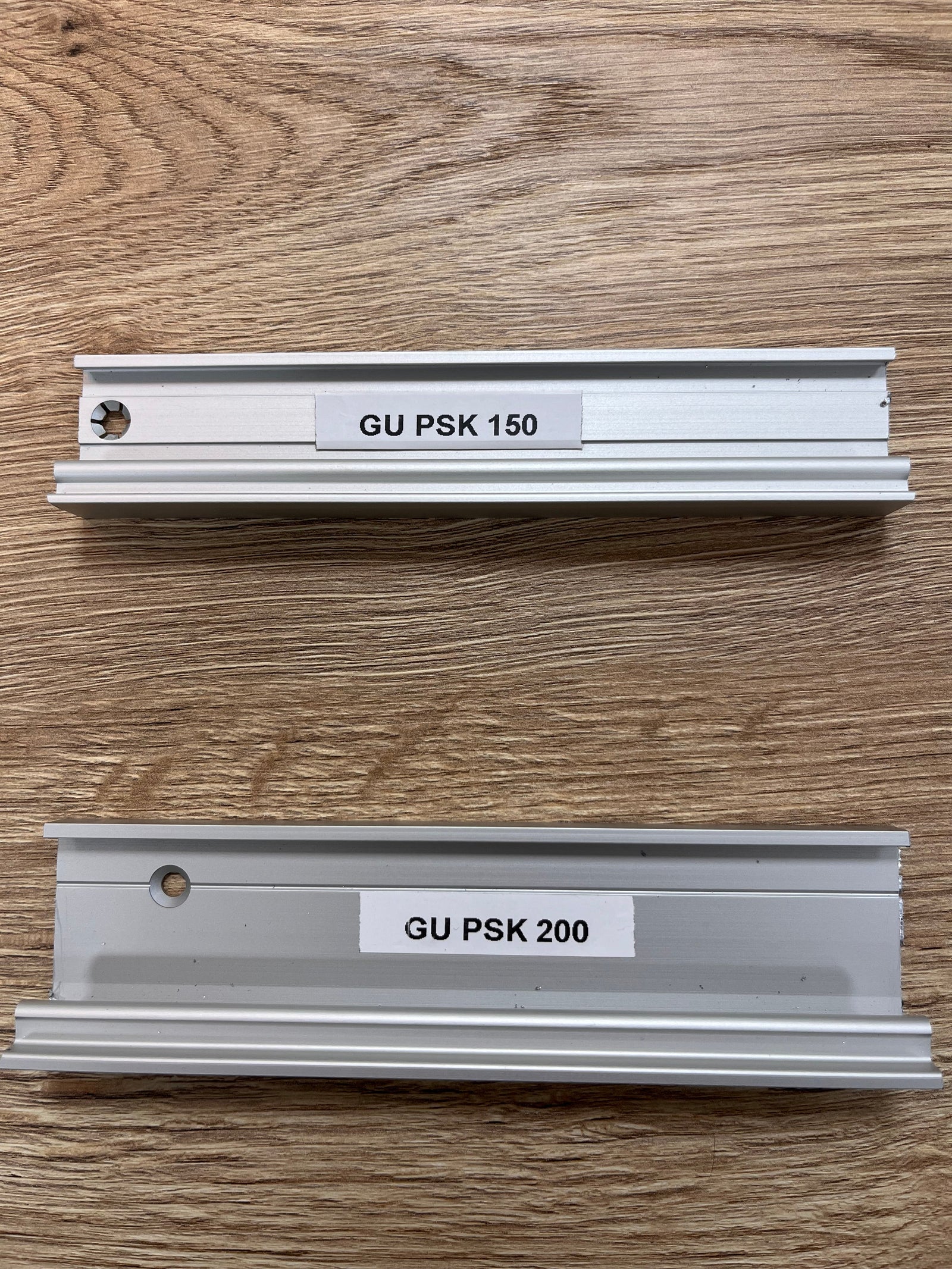

Het échte verschil: railhoogte
PSK 150 – railhoogte 33 mm
De PSK 150 is te herkennen aan een onderrail met een hoogte van 33 mm.
✓ Railhoogte: 33 mm
✓ Specifieke loopwagens voor deze rail
✓ Andere passing dan PSK 200
✓ Veel toegepast in bestaande en oudere situaties
De railhoogte bepaalt exact welke onderdelen technisch correct toepasbaar zijn.
PSK 200 – railhoogte 43 mm
De PSK 200 heeft een duidelijk hogere onderrail van 43 mm.
✓ Railhoogte: 43 mm
✓ Andere loopwagens dan PSK 150
✓ Andere inbouwmaat en passing
✓ Onderdelen niet uitwisselbaar met PSK 150
Hoewel het verschil slechts 10 mm lijkt, is dit mechanisch een groot verschil.
PSK 150 vs PSK 200 – overzicht
|
|
PSK 150 |
PSK 200 |
|
Railhoogte |
✓ 33 mm |
✓ 43 mm |
|
Loopwagens |
✓ specifiek voor 33 mm |
✓ specifiek voor 43 mm |
|
Uitwisselbaar |
✗ nee |
✗ nee |
Zo meet je zelf de railhoogte
✓ Meet de hoogte van het opstaande deel van de onderrail
✓ Gebruik bij voorkeur een schuifmaat
✓ Meet altijd op meerdere plekken
Resultaat:
- 33 mm → PSK 150
- 43 mm → PSK 200
Bekijk ook onze YouTube-video over PSK 150 en PSK 200
Omdat dit verschil in de praktijk lastig te herkennen kan zijn, hebben wij hier een duidelijke YouTube-video over gemaakt.
🎥 In onze video zie je:
✓ hoe je de railhoogte correct meet
✓ het verschil tussen PSK 150 en PSK 200 in beeld
✓ waarom loopwagens en rails niet uitwisselbaar zijn
✓ waar het in de praktijk vaak misgaat
👉 Bekijk de video op ons YouTube-kanaal:
Advies van Van Doorn Openingstechnieken
Bij Van Doorn Openingstechnieken helpen we dagelijks klanten met het herkennen en vervangen van onderdelen voor PSK (Parallel-Schiebe-Kipp-Beschlag), met name van GU-systemen.
Ons advies:
✓ eerst meten
✓ daarna pas onderdelen bestellen
✓ twijfel? neem contact op
👉 Alle PSK-onderdelen en rails vind je op:
https://openingstechnieken.com
Conclusie
✓ 33 mm railhoogte = PSK 150
✓ 43 mm railhoogte = PSK 200
Dat verschil bepaalt of onderdelen passen en of een schuifpui soepel en betrouwbaar blijft functioneren.
