Het verschil tussen het oude en nieuwe rubberpakket bij een GU hefschuifpui
Bij GU hefschuifpuien is in de loop der jaren de opbouw van het rubberpakket rond de middenstijl gewijzigd. Dit is geen detail, maar een fundamenteel constructief verschil dat grote invloed heeft op afdichting, sluitkracht en duurzaamheid.
In de praktijk zien we dat veel problemen ontstaan doordat het verkeerde type rubberpakket wordt toegepast, of doordat er geen rekening wordt gehouden met de afstand tussen de middenstijlen. In deze blog leggen we stap voor stap uit hoe het zit.
Het oude type GU-rubberpakket (klassieke uitvoering)
Bij het oude type GU hefschuifpui is de afdichting rond de middenstijl verdeeld over het vaste kozijn én de schuifdeur. Dit betekent dat vaste en bewegende delen samen verantwoordelijk zijn voor de afdichting.
Middenstijl – vaste kozijnzijde
Op de middenstijl van het vaste kozijn zitten bij dit type drie rubbers:
✔ P1483
Dit rubber zit het meest aan de buitenzijde en vormt de primaire afdichting tegen regen en wind.
✔ P743 middenstijlrubber
Dit rubber zit meer naar binnen toe en zorgt voor extra afdichting en drukopbouw..
Middenstijl – schuifdeurzijde
Uniek voor het oude systeem is dat er óók een rubber op de middenstijl van de schuifdeur zelf zit:
✔ P743 middenstijlrubber op de schuifdeur
Dit rubber beweegt mee met het schuivende deel en sluit aan tegen de rubbers van het vaste kozijn.
👉 Het oude GU-systeem werkt daardoor met rubber-op-rubber contact tussen vaste en schuivende delen.
Rubbers die gelijk zijn bij oud én nieuw
Ondanks de verschillen rond de middenstijl zijn er ook rubbers die bij beide uitvoeringen identiek zijn:
✔ 2 × P743 hoekrubbers
Deze zitten op de hoeken van de schuifdeur en zorgen voor afdichting in de hoeksituaties.
✔ 1 × P1156 bovenrubber
Dit rubber zit bovenop de schuifdeur en zorgt voor afdichting in gesloten stand.
Deze onderdelen veranderen niet bij de overgang van oud naar nieuw type.
Het nieuwe type GU-rubberpakket (gemoderniseerde uitvoering)
Bij het nieuwe type GU hefschuifpui is de afdichting rond de middenstijl constructief vereenvoudigd. Alle afdichting is nu geconcentreerd op het vaste kozijn.
Middenstijl – vaste kozijnzijde
Hier bevinden zich nu:
✔ 2 × P1483 op de middenstijl van het vaste kozijn
✔ Geen P743 meer op de middenstijl
✔ Geen aanvullende rubbers op de schuifdeur
Middenstijl – schuifdeurzijde
Bij het nieuwe systeem geldt:
✔ ❌ Geen rubbers meer op de middenstijl van de schuifdeur
✔ De schuifdeur sluit rechtstreeks tegen de P1483-rubbers van het vaste kozijn
👉 Het rubber-op-rubber principe is hiermee verlaten. De afdichting komt volledig uit één vaste zijde, wat zorgt voor een duidelijker en stabieler afdichtingsprincipe.
Afstand tussen de middenstijlen bepaalt de juiste P1483
Dit is één van de belangrijkste aandachtspunten bij het nieuwe GU-rubberpakket.
De P1483 is namelijk verkrijgbaar in twee verschillende diktes:
✔ P1483 – 10 mm
✔ P1483 – 14,5 mm
Welke uitvoering nodig is, wordt volledig bepaald door de afstand tussen de middenstijl van het vaste kozijn en de middenstijl van de schuifdeur wanneer de pui gesloten is.
✔ Kleinere afstand → P1483 van 10 mm
✔ Grotere afstand → P1483 van 14,5 mm
Deze afstand verschilt per GU-profiel, bouwjaar en uitvoering. Daarom geldt hier altijd: meten is noodzakelijk.
Wat gebeurt er bij een verkeerde keuze?
✔ Te dun rubber → onvoldoende afdichting, tocht en lekkage
✔ Te dik rubber → zwaar sluiten of slecht vergrendelen
✔ Onnodige slijtage aan loopwagens en sluitdelen

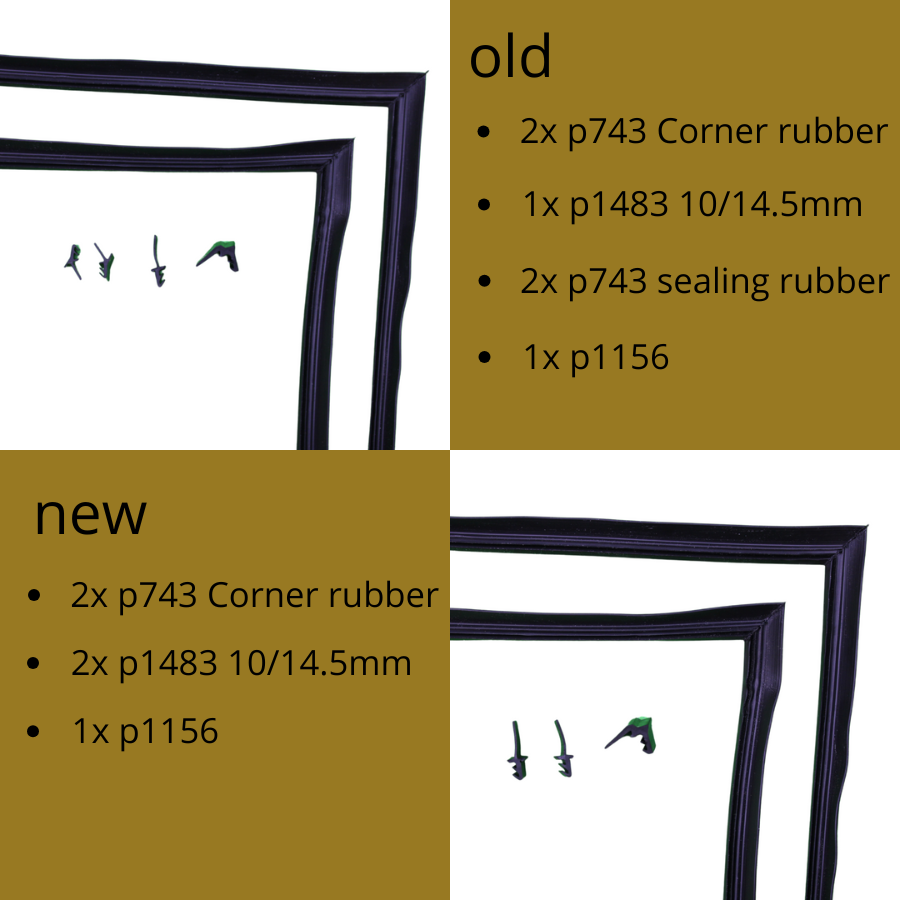

Overzicht: oud versus nieuw GU-rubberpakket
✔ P1483 op vaste middenstijl
Oud: 1×(10 mm of 14,5 mm)
Nieuw: 2× (10 mm of 14,5 mm)
✔ P743 op vaste middenstijl
Oud: ja
Nieuw: nee
✔ P743 op middenstijl schuifdeur
Oud: ja
Nieuw: nee
✔ P743 hoekrubbers
Oud: 2×
Nieuw: 2×
✔ P1156 bovenrubber
Oud: 1×
Nieuw: 1×
GU-rubbers bestellen via Openingstechnieken.com
De juiste GU-rubbers voor hefschuifpuien zijn direct verkrijgbaar via
Openingstechnieken.com, waaronder:
✔ P1483 (10 mm en 14,5 mm)
✔ P743 hoek- en middenstijlrubbers
✔ P1156 bovenrubbers
Als specialist in GU-onderdelen en hefschuifpui-renovatie helpen wij dagelijks klanten bij het correct bepalen van het juiste rubberpakket.
Een juiste keuze voorkomt fouten, verlengt de levensduur van het GU-systeem en zorgt voor een soepel sluitende, tochtvrije hefschuifpui.
