Vid bredare och tyngre lyft-skjutpartier ser man ofta: dörren går tyngre, känns mindre stabil eller belastar skenan på en punkt. I sådana situationer är tandem GU 934 rätt utbyggnad.
Denna sats används för dörrar från ca 2 meter bredd, och alltid i kombination med baslöpvagnspaketet GU 934.
När använder man en tandem GU 934?
Tandemlösningen används vid:
✅ Dörrar från ± 2000 mm bredd
✅ Tunga glasfyllningar (HR++, trippelglas)
✅ Dörrar som går trögt trots justering
✅ Situationer där extra viktfördelning behövs
✅ Förebyggande uppgradering mot slitage
Vid breda dörrar blir vikten helt enkelt för stor för att lita på en standard löpvagnsinstallation. Med en tandemuppbyggnad fördelar du belastningen på flera hjul.
Hur fungerar tandemlösningen tekniskt?

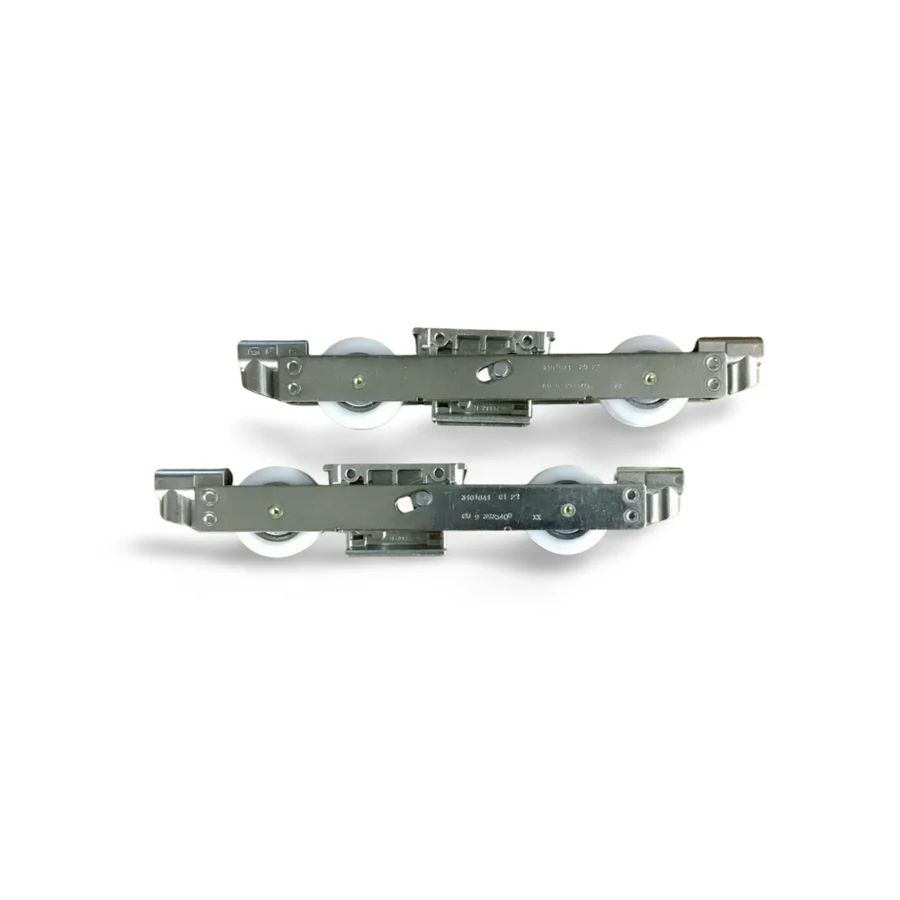

Tandem GU 934 används inte separat, utan kopplas till baslöpvagnspaketet GU 934.
🔧 Koppling med förbindningsstift
Tandemsetet kopplas mekaniskt till baslöpvagnspaketet med förbindningsstift.
Detta ger:
✅ Jämn tryckfördelning
✅ Synkron rörelse av löpvagnarna
✅ Stabilt stöd över dörrbladets bredd
✅ Mindre punktbelastning på löpskenan
Förbindningsstiften gör att båda löpvagnsenheterna fungerar som en enhet. Det är avgörande för breda dörrar — annars skulle en uppsättning ändå bära den största belastningen.
Varför från 2 meter bredd?
För dörrar under 2 meter är vikten oftast fortfarande hanterbar med en standard GU 934 löpvagnsats (förutsatt korrekt inställning och skena i gott skick).
Från 2 meter bredd ökar:
✔glasytan
✔totalvikten
✔lyftbelastningen
Därför rekommenderar vi nästan alltid en tandemuppställning från denna bredd.
Vad ska du tänka på före montering?
Kontrollera alltid:
✅ Falsdjup 57 mm (karakteristiskt för GU 934)
✅ Måttet på underfalsen för rätt val av löpvagn
✅ Skicket på löpskenan (vid djup slitage: byt ut)
✅ Fri rörelse för hörnöverföringar
Observera: nya löpvagnar på en skadad skena ger aldrig optimalt resultat.
🔧 Praktisk monteringsordning – Tandem GU 934
Vid en tandem GU 934 är monteringsordningen avgörande. Om detta inte görs korrekt fungerar inte lyftet bra och systemet kan blockera eller gå ojämnt.
1️⃣ Komplett set monteras först utanför dörren
Montera först hela systemet utanför spåret:
1. Grundpaket löpvagn GU 934
2.Tandem-set
3.Förbindningsstavar kopplas
Se till att allt är mekaniskt korrekt sammanbundet och kan röra sig fritt.
⚠️ Montera alltså inte först basen i dörren och sedan tandem. Hela systemet måste byggas upp som ett.
2️⃣ Placera hela tandem-systemet i spåret
När hela systemet är monterat, placera det i den befintliga spårningen i dörrbladet.
Observera:
✔Kontrollera att urtaget är rent
✔Inga grader eller deformationer
✔Allt måste passa utan spänning
3️⃣ Allt först ställas "på samma tid" (mycket viktigt)
Innan du ens fixerar en enda skruv slutgiltigt, måste:
✅ Båda löpvagnsenheterna står samtidigt i samma läge
✅ Lyftsystemet rör sig synkront
✅ Förbindningsstavarna bygger inte upp spänning
Om ena sidan lyfter tidigare än den andra, då:
❌ Systemet blockeras
❌ Lyftrörelsen blir ojämn
❌ Extra belastning uppstår på hörnöverföringen
Detta är ett vanligt misstag vid tandemmontering.
Ta verkligen tid på dig här.
4️⃣ Därefter fixeras slutgiltigt
När allt står synkront och rör sig korrekt:
✔Skruvar fixeras slutgiltigt
✔Kontrollera lyftrörelsen igen
✔Därefter hängs dörren upp och höjden justeras
5️⃣ Slutkontroll
Kontrollera:
✔ Full lyftrörelse
✔ Jämn tryckfördelning
✔ Mjuk glidning över hela skenan
✔ Ingen vridning eller skrapande ljud
Varför denna ordning är så viktig
Tandem GU 934 används för dörrar från 2 meter i bredd. Vikten är betydande, och när systemet inte står perfekt synkront fördelas kraften ojämnt.
Genom:
✔först byggs komplett
✔först då placeras i spåret
✔allt ställs samtidigt i tid
✔och sedan fixeras
förhindrar du störningar i lyftmekanismen.
Sammanfattning
Tandem GU 934:
✅ Används för dörrar från 2 meter i bredd
✅ Kopplas till grundpaketet för löpvagn GU 934
✅ Byggs upp som ett system med förbindningsstavar
✅ Måste vara helt monterad före placering i spåret
✅ Måste stå synkront "i tid" före slutgiltig fastsättning
Detta är avgörande för en korrekt fungerande lyft-skjutdörr.
