GU ALU-JET 06 saxset för GU MZ system – igenkänning av de ursprungliga saxarmarna
Vid aluminium skjut- och vridsystem med ett GU MZ mekanism är saxarmarna en avgörande del av det kompletta PSK-systemet. Efter många års användning uppstår ofta slitage på dessa delar vilket gör att skjutdörren blir tyngre att manövrera eller inte längre stänger korrekt.
Den ursprungliga GU ALU-JET 06 saxset är endast tillämplig på GU system.
Ursprungliga GU saxset artikelnummer
Följande GU tillverkningsnummer gäller för kompletta GU ALU-JET 06 saxset:
✔ Vänster (DIN L): K-20431-00-L-8
✔ Höger (DIN R): K-20431-00-R-8
Dessa set är tillämpliga på GU MZ PSK system för aluminium skjut- och vriddörrar.
Igenkänning av saxarmarna
På saxarmarna själva finns ofta produktionsstämplar eller igenkänningskoder.
Följande markeringar förekommer ofta på denna modell:
✔ Vänster: 38743 LS
✔ Höger: 38743 RS
Dessa koder sitter vanligtvis på de utfällbara saxarmarna på ovansidan av mekanismen.
Betydelsen av beteckningarna är:
✔ LS = Vänster
✔ RS = Höger
Dessa igenkänningskoder hjälper till att identifiera rätt version av GU ALU-JET 06 mekanismen.
Hur fungerar GU ALU-JET 06 systemet?
GU ALU-JET 06 systemet är ett PSK-system.
PSK betyder:
✔ Parallel-Schiebe-Kipp-Beschlag
✔ Parallel Tilt-and-Slide Hardware
När handtaget används:
✔ låser mekanismen upp
✔ saxarmarna fälls utåt
✔ dörren öppnas kontrollerat inåt
✔ elementet kan skjutas längs skenan
✔ dörren stängs sedan tätt mot tätningslisterna
Saxarmarna spelar en avgörande roll för dörrens styrning och stabilitet.

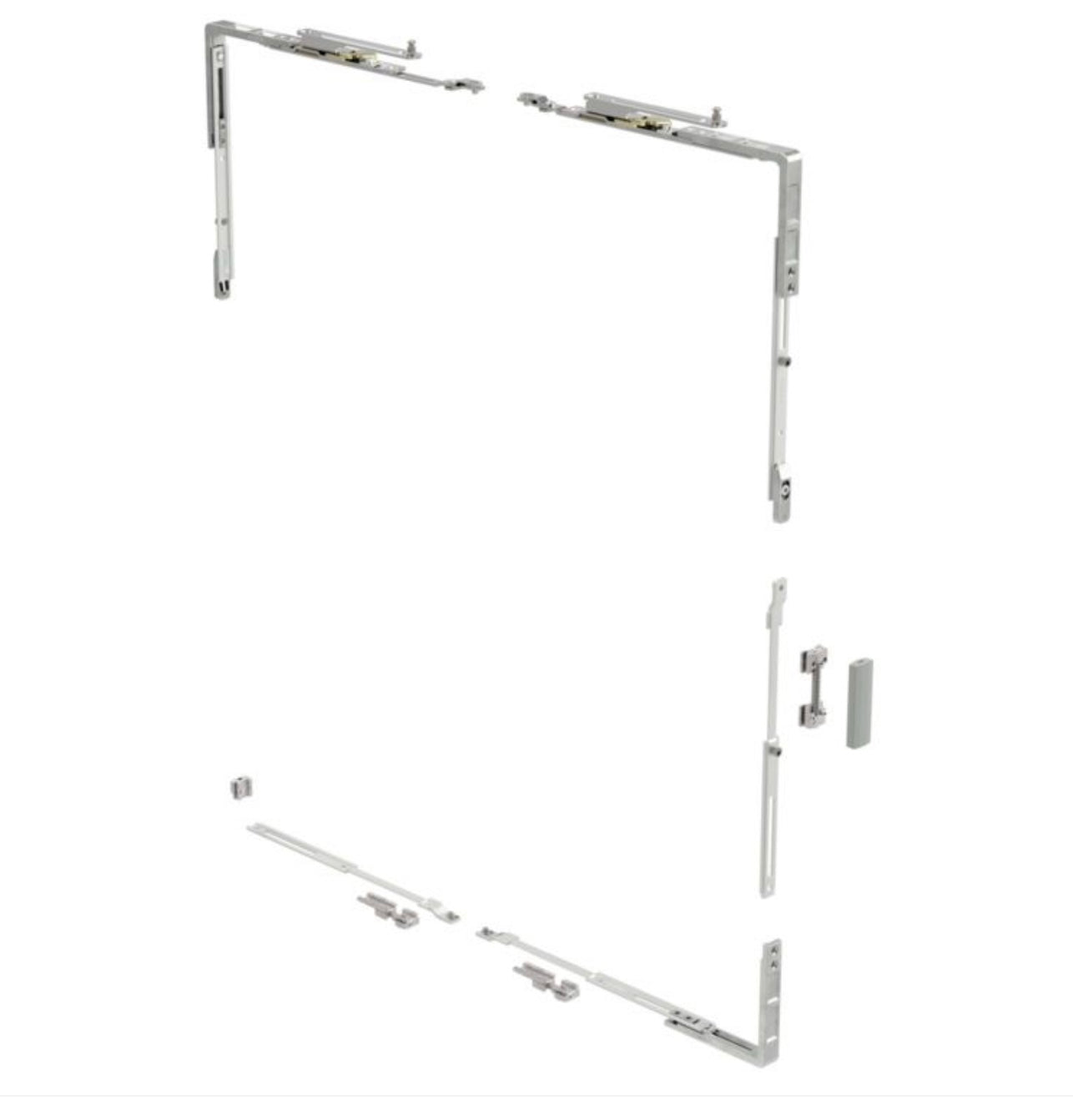

Uppbyggnad av saxsetet
GU ALU-JET 06 saxset består av:
✔ 2 övre hörn med utfällbara saxarmar
✔ 1 undre hörn
✔ 2 delar för vridläget
✔ kopplingar till låsstänger
✔ kopplingar till GU MZ mekanismen
Detta system är speciellt utvecklat för GU aluminium PSK system och är inte universellt tillämpligt.
Vanliga slitageproblem
På äldre GU PSK system uppstår ofta problem som:
✔ Handtaget går tungt
✔ Dörren vill inte längre vridas
✔ Saxarmarna blockerar
✔ Skjutdelen kommer snett in
✔ Dörren skjuts tungt
✔ Låsningen fungerar inte längre bra
✔ Dörren sluter inte tätt mot tätningslisterna
✔ Knarrande eller gnisslande ljud vid användning
Främst slitage i gångjärnspunkter och rörliga kopplingar orsakar ofta störningar.
Problemet sitter ofta inte i handtaget
Många tror att handtaget eller cylindern är trasig när skjutdörren inte längre går att låsa ordentligt.
Men i GU ALU-JET 06 system sitter problemet ofta i själva mekanismen.
När saxarmarna inte längre kommer helt i rätt position:
✔ stängs inte dörren helt
✔ fungerar inte låsningen korrekt
Därför verkar det som att handtaget är trasigt, medan problemet egentligen sitter i PSK-mekanismen.
Specialist på GU ALU-JET 06 delar
Van Doorn Openingstechnieken är specialiserade på originaldelar från GU för aluminium PSK skjutdörrar.
Vi hjälper dagligen kunder med:
✔ identifiering av GU delar
✔ renovering av GU MZ system
✔ byte av saxset
✔ leverans av original GU delar
✔ teknisk support vid fel
För korrekt identifiering önskar vi gärna:
✔ foto av saxarmarna
✔ foto av dörrens ovansida
✔ foto av undre hörnet
✔ foto av hela mekanismen
✔ foto av eventuella koder som 38743 LS eller 38743 RS
