Juego de tijeras GU ALU-JET 06 para sistemas GU MZ – identificación de los brazos de tijera originales
En los sistemas correderos-oscilobatientes de aluminio con un mecanismo GU MZ, los brazos de tijera son una parte crucial del sistema PSK completo. Tras años de uso, a menudo se produce desgaste en estas piezas, lo que hace que la puerta corredera sea cada vez más difícil de manejar o que no cierre correctamente.
El juego de tijeras original GU ALU-JET 06 es aplicable únicamente a sistemas GU.
Números de pieza originales del juego de tijeras GU
Para los juegos completos GU ALU-JET 06, se aplican los siguientes números de fabricación GU:
✔ Izquierda (DIN L): K-20431-00-L-8
✔ Derecha (DIN R): K-20431-00-R-8
Estos juegos son aplicables a sistemas GU MZ PSK para puertas correderas-oscilobatientes de aluminio.
Identificación de los brazos de tijera
En los propios brazos de tijera suelen aparecer sellos de producción o códigos de identificación.
En esta versión, aparecen con frecuencia las siguientes marcas:
✔ Izquierda: 38743 LS
✔ Derecha: 38743 RS
Estos códigos suelen encontrarse en los brazos de tijera desplegables en la parte superior del mecanismo.
Las indicaciones significan:
✔ LS = Izquierda
✔ RS = Derecha
Estos códigos de identificación ayudan a reconocer la versión correcta del mecanismo GU ALU-JET 06.
¿Cómo funciona el sistema GU ALU-JET 06?
El sistema GU ALU-JET 06 es un sistema PSK.
PSK significa:
✔ Parallel-Schiebe-Kipp-Beschlag
✔ Herraje paralelo oscilobatiente y corredero
Al accionar la manilla:
✔ se desbloquea el mecanismo
✔ los brazos de tijera se despliegan hacia afuera
✔ la puerta entra controladamente
✔ el elemento puede deslizarse sobre el riel
✔ la puerta vuelve a cerrar firmemente contra las gomas
Los brazos de tijera juegan un papel esencial en la guía y estabilidad de la puerta.
Composición del juego de tijeras

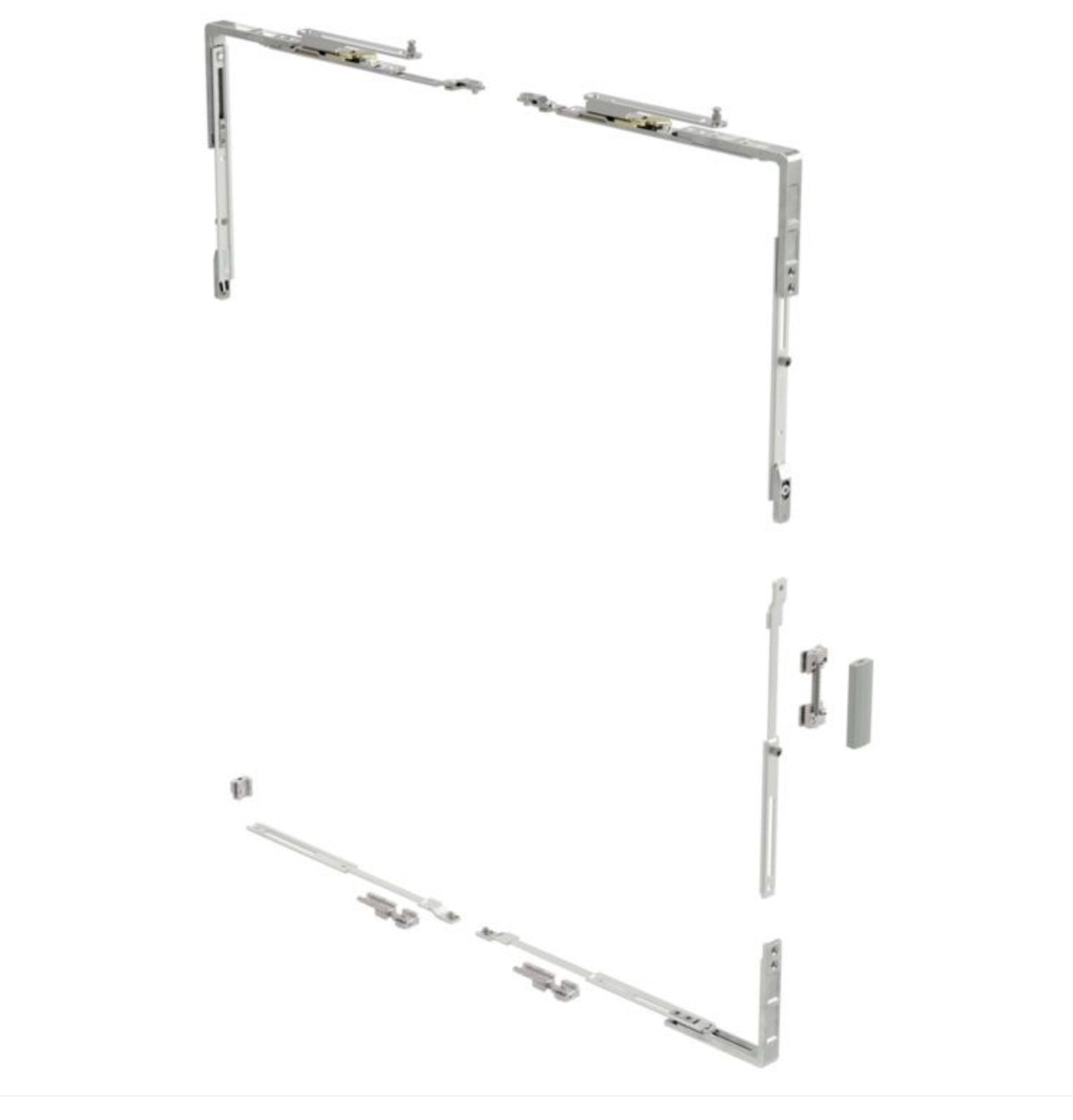

El juego de tijeras GU ALU-JET 06 consta de:
✔ 2 esquinas superiores con brazos de tijera desplegables
✔ 1 esquina inferior
✔ 2 piezas para la posición oscilante
✔ conexiones a las barras de cierre
✔ acoplamientos al mecanismo GU MZ
Este sistema está desarrollado específicamente para sistemas GU PSK de aluminio y no es aplicable de forma universal.
Problemas comunes de desgaste
En sistemas GU PSK antiguos suelen aparecer problemas como:
✔ La manilla se mueve con dificultad
✔ La puerta ya no oscila
✔ Los brazos de tijera se bloquean
✔ El elemento corredero entra torcido
✔ La puerta se desliza con dificultad
✔ El cierre no funciona bien
✔ La puerta no cierra firmemente contra las gomas
✔ Ruidos chirriantes o de roce durante el manejo
Especialmente el desgaste en los puntos de bisagra y conexiones móviles suele causar fallos.
El problema a menudo no está en la manilla
Mucha gente piensa que la manilla o el cilindro están defectuosos cuando la puerta corredera ya no cierra bien.
Pero en los sistemas GU ALU-JET 06, el problema suele estar en el propio mecanismo.
Cuando los brazos de tijera no se colocan completamente en posición:
✔ la puerta no cierra completamente
✔ el cierre no funciona correctamente
Por eso parece que la manilla está defectuosa, cuando en realidad el problema está en el mecanismo PSK.
Especialista en piezas GU ALU-JET 06
Van Doorn Openingstechnieken está especializado en piezas originales GU para puertas correderas PSK de aluminio.
Ayudamos diariamente a clientes con:
✔ identificación de piezas GU
✔ revisión de sistemas GU MZ
✔ sustitución de juegos de tijeras
✔ suministro de piezas originales GU
✔ soporte técnico en averías
Para una correcta identificación, agradecemos recibir:
✔ foto de los brazos de tijera
✔ foto de la parte superior de la puerta
✔ foto de la esquina inferior
✔ foto del mecanismo completo
✔ foto de posibles códigos como 38743 LS o 38743 RS
